Exemples

- EXEMPLE 1 : Four à micro-ondes

Un four à micro-ondes fonctionne pendant un temps Tf, jusqu'à ce que Tf atteigne le temps Tp programmé par l’utilisateur.

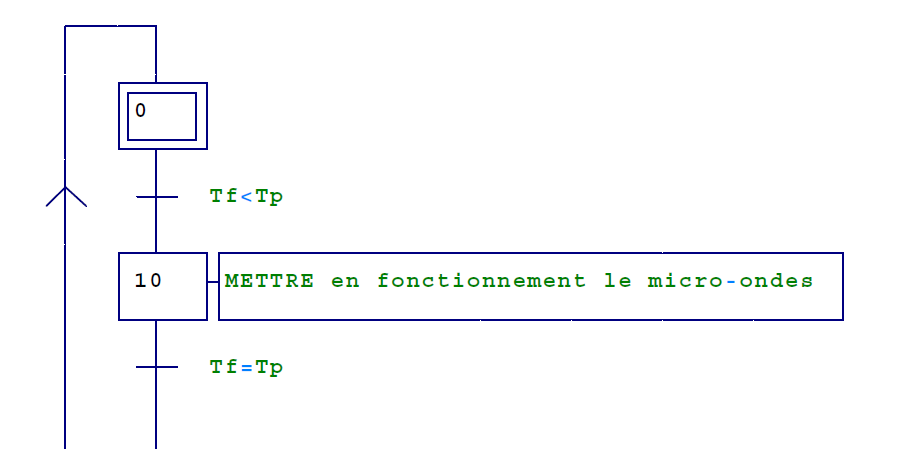

- Établir le GRAFCET point de vue système puis l'algorigramme correspondant à ce fonctionnement.

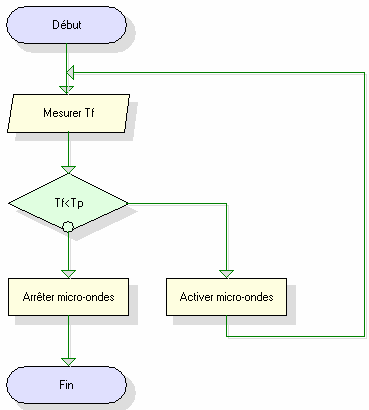

Algorigramme

Algorithme

Début

Mesurer Tf

Tant que Tf<Tp

Activer micro-ondes

Mesurer Tf

Fin tant que

Arrêter micro-ondes

Fin

- EXEMPLE 2 : Chauffage d’un local

Le chauffage d'un local peut-être assuré par deux façons différentes :

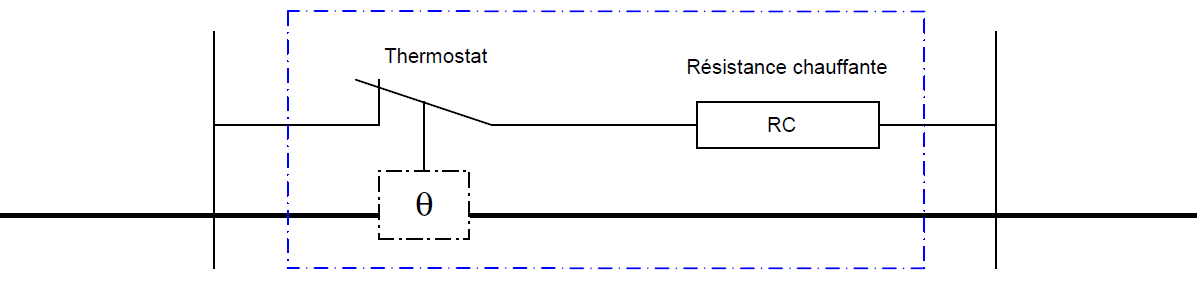

1 - Par un radiateur électrique commandé par un thermostat conformément au schéma ci-dessous :

RADIATEUR

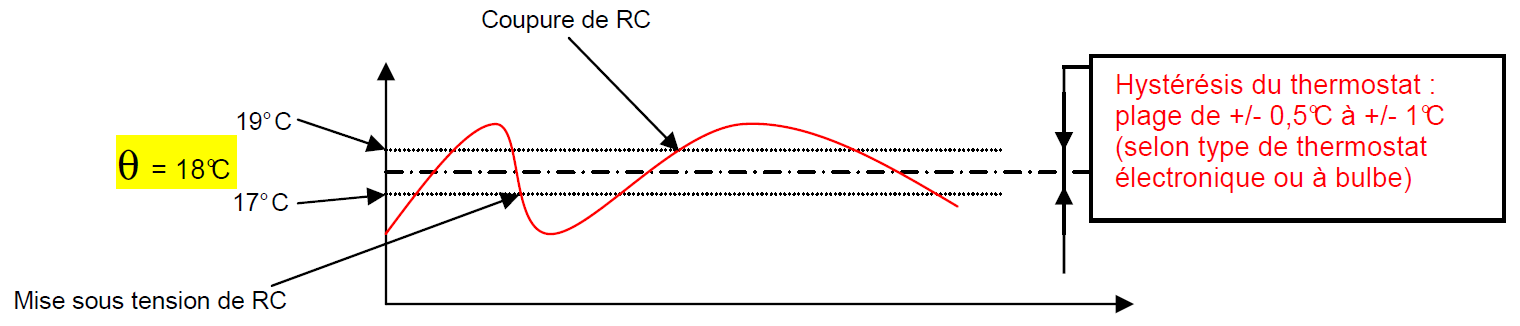

Caractéristiques d'un thermostat :

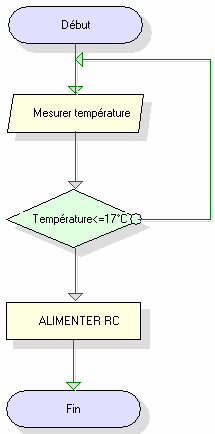

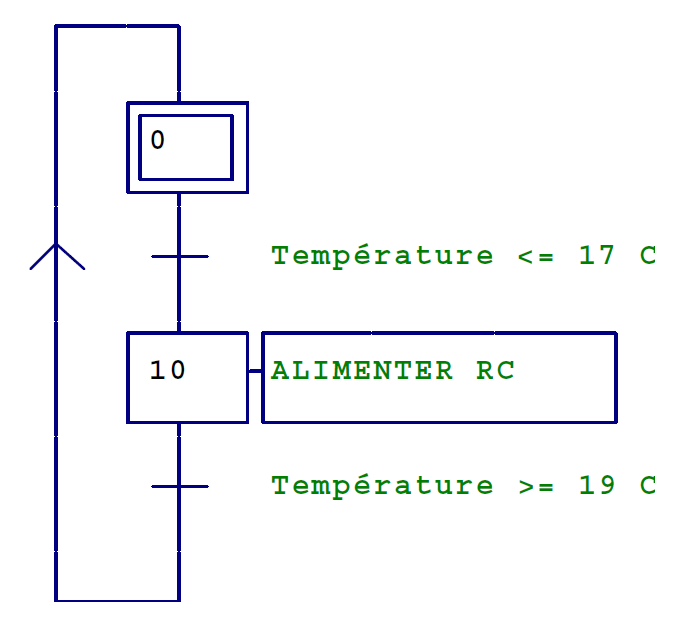

- Établir le GRAFCET point de vue système et l'algorigramme correspondant à ce fonctionnement :

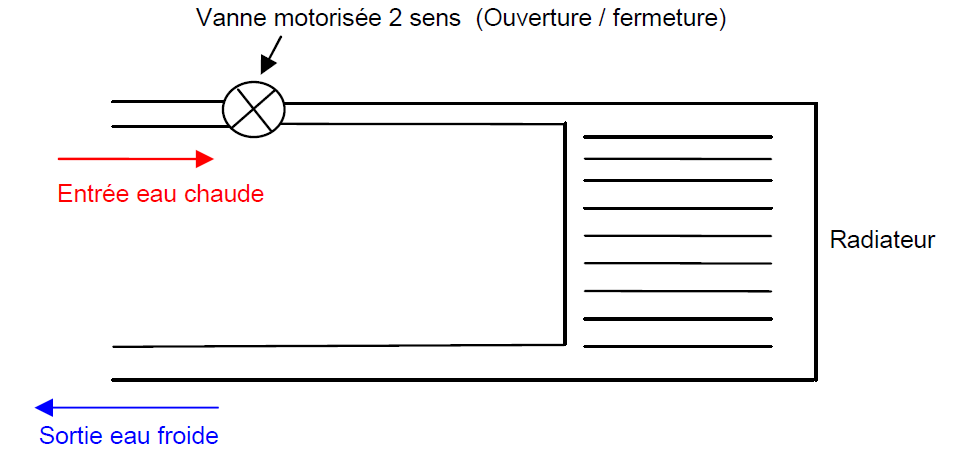

2 - Par un radiateur à eau chaude piloté par une vanne motorisée selon le schéma suivant :

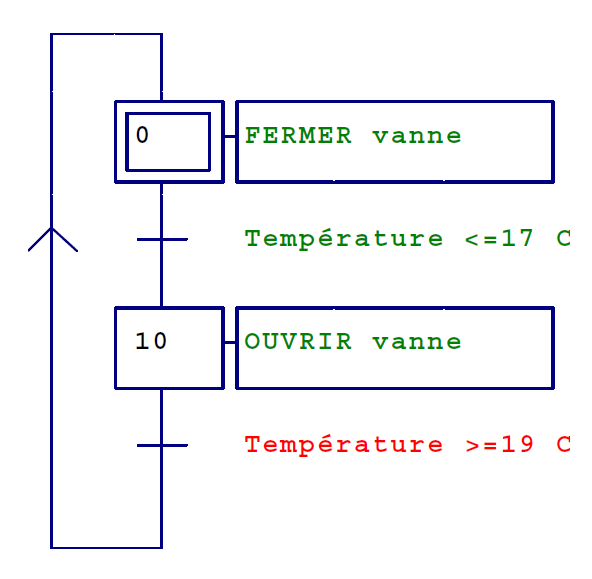

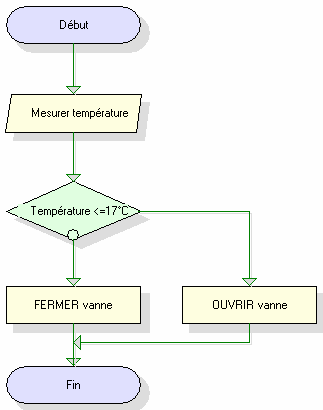

- Établir le GRAFCET point de vue système et l'algorigramme correspondant à ce fonctionnement :

REMARQUES :

Dans ce cas selon l’état du thermostat on à bien 2 actions différentes :

OUVRIR la vanne

FERMER la vanne

Ce n’est plus le thermostat qui commande directement le chauffage, mais la vanne alors que dans le cas précédent on avait une action uniquement quand le contact du thermostat était fermé (θ <= 17°C) « ACTION DE CHAUFFER LA RéSISTANCE RC ».
