Optimisation installation photovoltaïque

Dimensionnement de l'installation

Lancer le logiciel

Icône sur le bureau du PC ou dans le menu des programmes

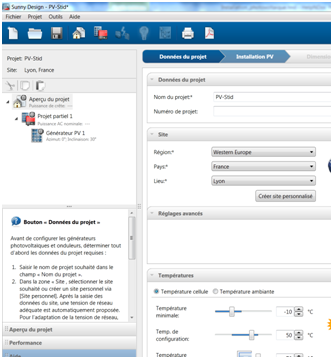

Compléter les "Données du projet"

Suivre les indications du champ

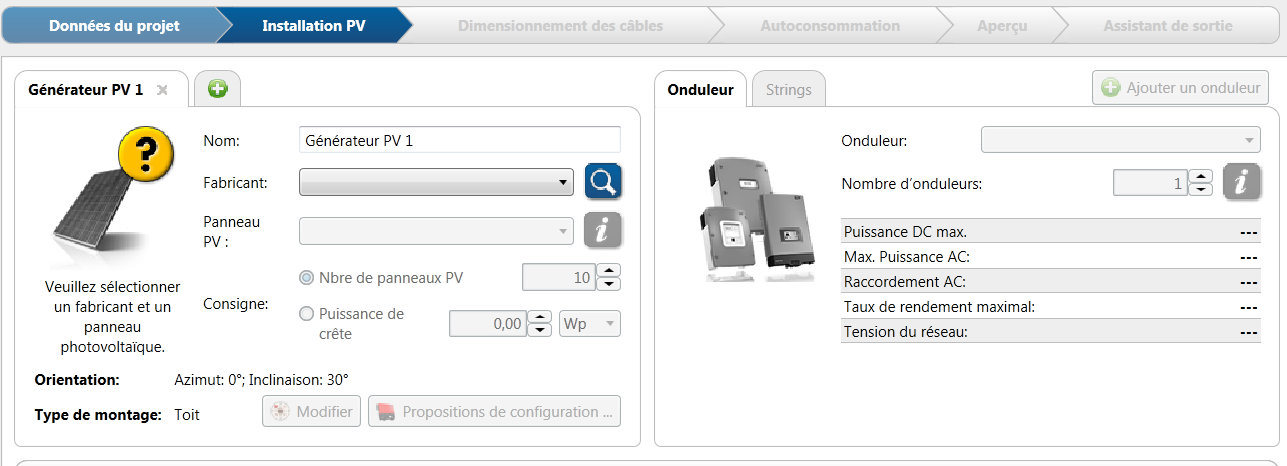

Sélectionner l'onglet "Installation PV"

Compléter l'"Installation PV"

Suivre les indications du champ

La société Plein Soleil PV installe uniquement des panneaux photovoltaïques de la marque Photowatt (marque d'EDF ENR)

Choisir le type de panneau compatible avec les données techniques du projet :

- surface de toiture disponible 40m2

- puissance inférieure à 9 kWc (vous devez vous rapprocher au maximum de cette valeur)

* attention à la  surface unitaire des panneaux (pour calculer la surface, cliquer sur une fois votre panneau sélectionné)

Sélectionner ""

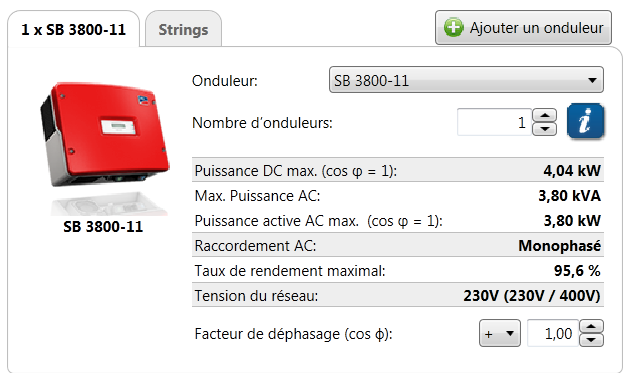

Le logiciel vous propose tous les onduleurs compatibles avec le projet

Sélectionner l'onglet "Générateur PV1"

Puis à l'aide des flèches de navigation, trouver l'onduleur le plus adapté à votre projet (toutes les cases vertes foncées correspondent aux onduleurs les plus appropriés)

Le sélectionner puis cliquer sur ""

puis cliquer sur "".

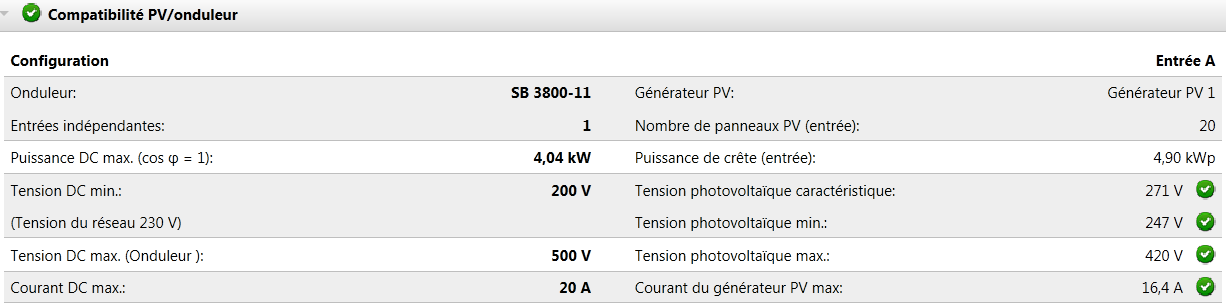

Vous obtenez alors la compatibilité de l'onduleur avec votre projet ainsi que ses caractéristiques puissances - montage (Strings*)...

* String = ligne de panneaux montée en série

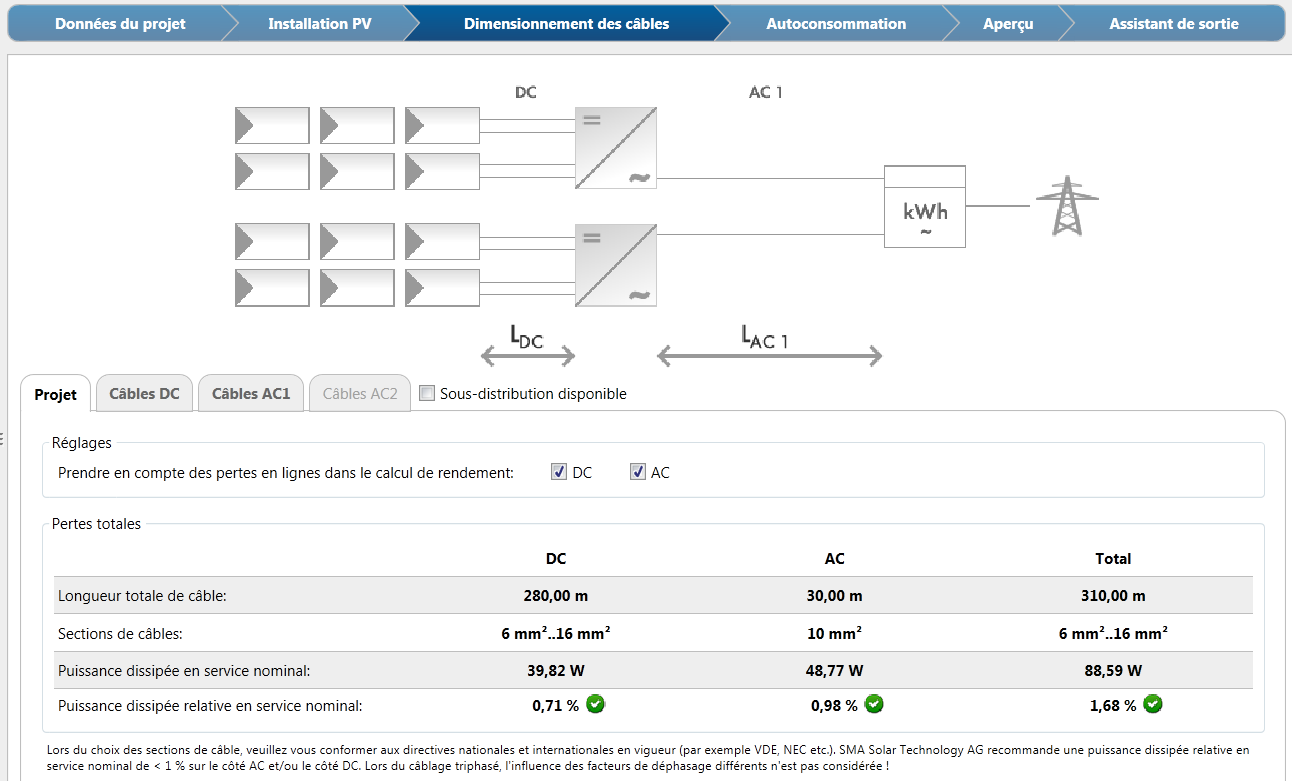

Sélectionner l'onglet

"Dimensionnement des câbles"

Afin de prendre en compte les pertes énergétiques dans ceux-ci.

Suivre les indications du champ

Nota :

           - les câbles seront en cuivre (Cu)

           - La distance LDC est estimée à 35m

           - La distance LAC est estimée à 20m

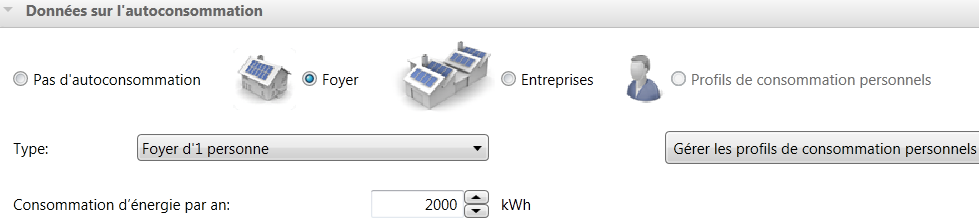

Sélectionner l'onglet "Autoconsommation"

Voir le choix du client.

Si besoin :

Suivre les indications du champ

Sélectionner l'onglet "Autoconsommation"

lire les indications du champ

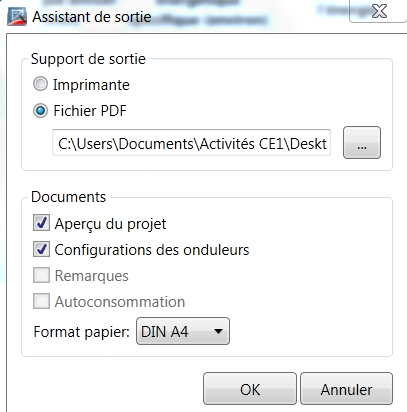

Sélectionner l'onglet "Assistant de sortie"

lire les indications du champ

Afin de générer un rapport technique pour présentation au client, l'éditer au format PDF et l'enregistrer dans votre dossier personnel.
