Découverte et test du matériel.

Matériel nécessaire.

L’ alternateur seul de la mini-éolienne, une DEL quelconque, La carte régulateur.

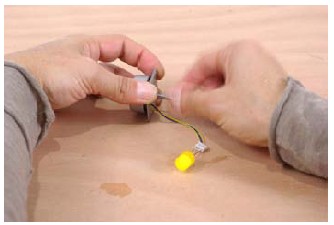

1- Tester l’ alternateur

Les 3 fils qui sortent de l’ alternateur sont reliés à une fiche dans laquelle on peut enficher les broches de la DEL (Diode ElectroLuminescente).

Cela permet de vérifier qu’ un courant est produit lorsque l’ on fait tourner l’ axe de l’ alternateur à la main.

 Représenter en schéma ou dessin les différentes possibités de connections de la DEL. Combien y a-t-il de possibilités ?

 La DEL s’ éclaire t-elle dans tous les cas ? Que peut-on en conclure ?

 La DEL s’ éclaire t-elle de façon continue ? Que peut-on en conclure ?

 Quelle est la fonction de l’alternateur ?

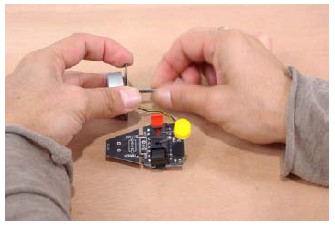

2 - Tester le module régulateur

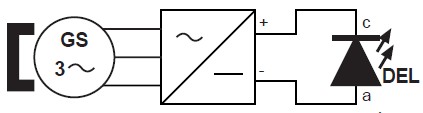

Connecter l’alternateur sur le module régulateur (la connectique est prévue pour cela).

 Représenter en schéma ou dessin les différentes possibités de connections de la DEL. Combien y a-t-il de possibilités ?

 La DEL s’éclaire t-elle dans tous les cas ? Que peut-on en conclure ?

 La DEL s’éclaire t-elle de façon continue ? Que peut-on en conclure ?

 Quelle est la fonction du régulateur ?

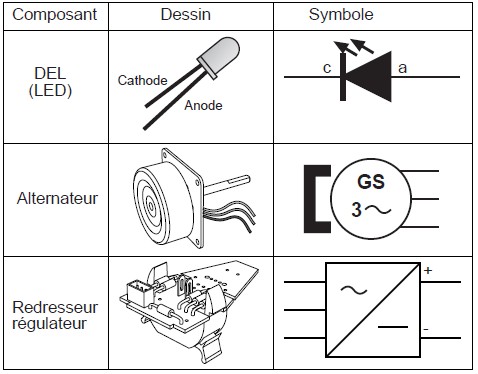

Dessins et schémas des pièces utilisées
