ACTIVITE E |

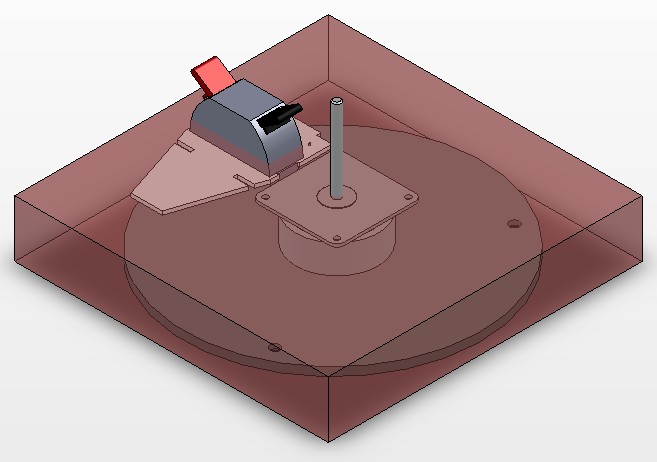

Conception du pied support.
|
Prévoir la mise en position et la fixation du stator de l'alternateur. |
La forme sur le modèle ne sera pas obligatoirement rectangulaire. Si votre croquis et suffisamment précis, la construction sur SolidWorks sera facile. L'improvisation risque de ne pas donner un résultat satisfaisant dans un délai raisonnable. |
|

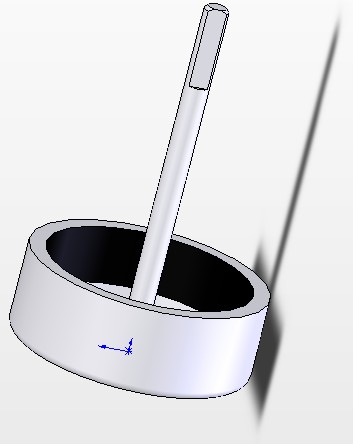

Prévoir la possibilité de mettre en place le rotor de l'alternateur. |
|
|

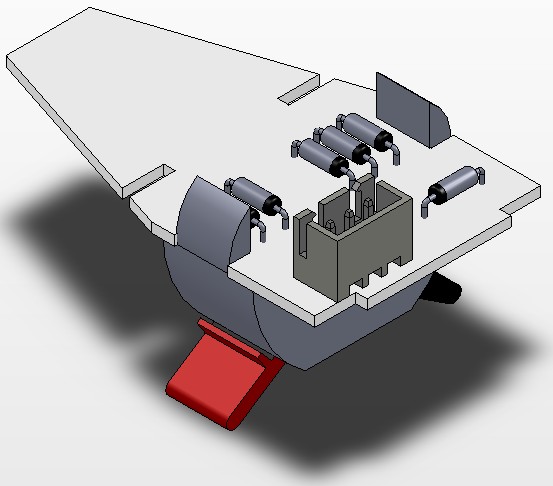

Prévoir une place pour le circuit redresseur. Connecteur vers le haut. |
|
|
Prévoir la mise en place et la fixation du leste. |
Il est important de conserver à la pièce une forme esthétique avec le reste de l'éolienne.
Attention à la conception. Un assemblage sur SolidWorks ne garanti pas que le système puisse être assemblé dans la réalité.
Attention à la possibilité de montage ou de démontage de l'ensemble.
Vous ne devez en aucun cas être des spécialistes de la conception avec SolidWorks. Pour toutes les fonctions à mettre en œuvre utiliser le fichier d'aide de SolidWorks. Si vous ne parvenez pas à obtenir un résultat rapidement APPELER sans attendre.
