SolidWorks 2011

Lors de la conception d'une pièce sur SolidWorks il est possible d'assembler des éléments ayant les mêmes dimensions. Par exemple un cylindre de ∅20 dans un perçage de ∅20.

Cependant la réalisation de cette assemblage dans la réalité ne peut pas fonctionner.

La fabrication des pièces à l'aide de l'imprimante 3d ne permet pas de faire cette assemblage en fonction de la géométrie, des dimensions et de l'état de surface de la pièce obtenu.

Pour pouvoir assembler votre mini éolienne et ne pas passer des heures à ajuster les pièces il est obligatoire de prévoir un jeu de fonctionnement de 0.1 mm

Donc :

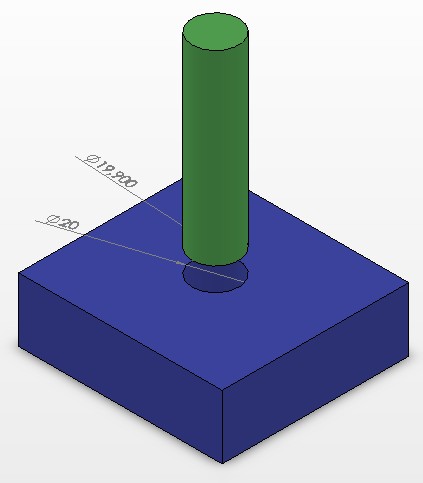

● pour un perçage de ∅20 prévoir un cylindre de ∅19.9

● pour un cylindre de ∅20 prévoir un perçage de ∅20.1

Cette règle est obligatoire pour tous les assemblages (pas uniquement les cylindres)

Vous ne devez en aucun cas être des spécialistes de la conception avec SolidWorks. Pour toutes les fonctions à mettre en œuvre utiliser le fichier d'aide de SolidWorks. Si vous ne parvenais pas à obtenir un résultat rapidement APPELER sans attendre.
