On retrouve ce transfert de chaleur quasiment tout le temps. On ne s’intéressera ici qu’à notre cas d’étude, c'est-à-dire aux parois planes type bâtiment.

1. Calcul du flux convectif.

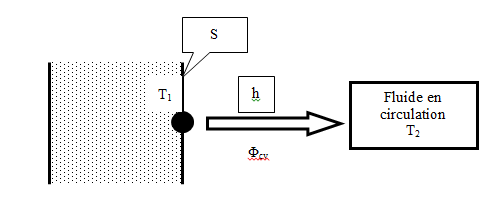

De la même manière qu’en conduction, une relation permet de relier la valeur du flux de chaleur par convection en fonction des caractéristiques de l’échange :

Rappel :

La valeur du flux de chaleur par convection entre une paroi et un fluide environnant est plus grande si :

• La surface d’échange est grande.
• L’écart de température entre la paroi et le fluide est important.
• La capacité du fluide à prélever ou céder de la chaleur.

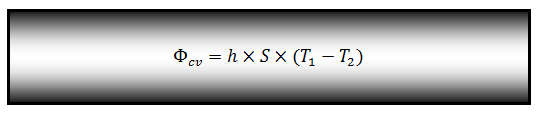

Relation

Avec :

• : Flux de chaleur cédé par convection [W]
• : Surface d’échange en [m2]
• : Ecart de température entre les points 1 et 2 [°C] ou [K]
• : coefficient d’échange convectif [W.m-2.K-1]

2. Application aux parois du bâtiment.

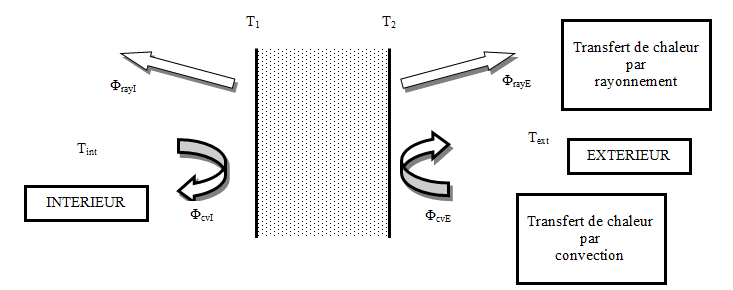

On a simplement représenté ci-dessus le transfert de chaleur par convection, cependant dans la réalité, les parois du bâtiment sont également soumises à des échanges radiatifs, (l’environnement des parois échange en permanence de l’énergie thermique avec les parois).

Il convient donc de tenir compte de ce phénomène dans l’écriture des échanges thermiques entre une paroi et l’air environnant.

2.1. Calcul du flux radio-convectif.

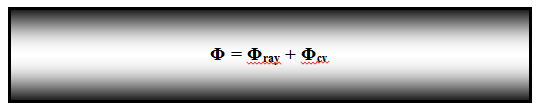

Relation :

Avec :

• hsi : coefficient d’échange superficiel coté intérieur.
• hse : coefficient d’échange superficiel coté extérieur.

2.2. Résistances thermiques d’échanges superficiels.

Définition :

La résistance thermique d’échanges superficiels d’une paroi est l’inverse des coefficients d’échanges superficiels.

Elle est notée Rse pour l’extérieur et Rsi pour l’intérieur et son unité est [m2.K.W-1]

Et on a :

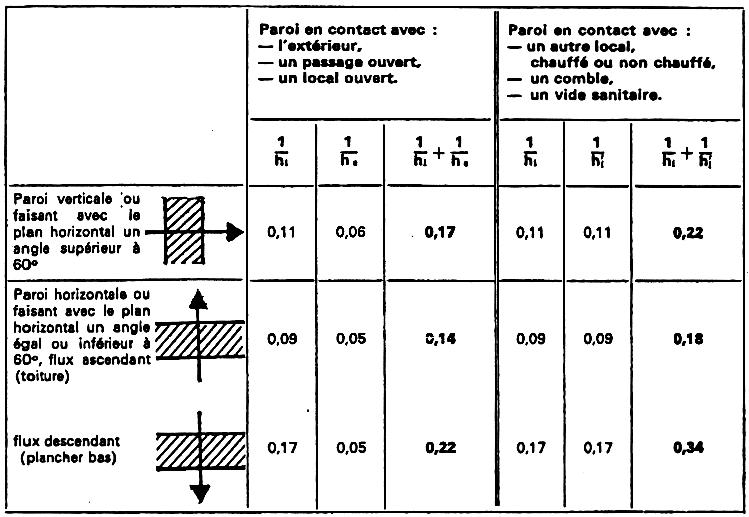

Tableau de valeur par défaut des résistances superficielles.
