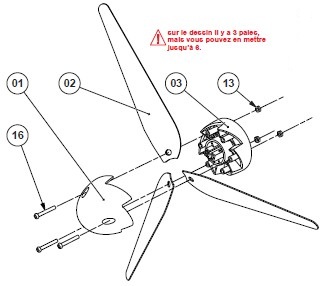

Montage de la tête

Positionner les pales (02) dans le support de pales (03) en les mettant dans le bon sens.

Mettre par dessus le cône d'hélice (01) et fixer à l'aide des vis TC 2,5 x 18 mm (16) et des écrous (13) qui sont déjà dans leurs logements dans le support de pales (03).

20

Montage du mini alternateur et du module régulateur

Brancher la prise du mini alternateur (07) sur le module régulateur (08).

30

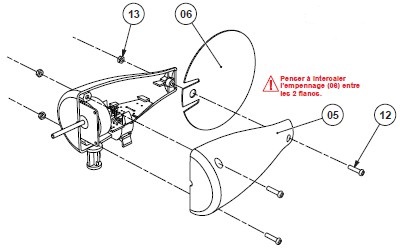

Montage du corps

Mettre en place le mini alternateur (07) et le module régulateur (08) dans les encoches à l'intérieur du flanc droit (04).

Mettre en place l'empennage (06) et placer le flanc gauche (05).

Fixer à l'aide des vis TC 2,5 x 10 (12) et des écrous (13).

40

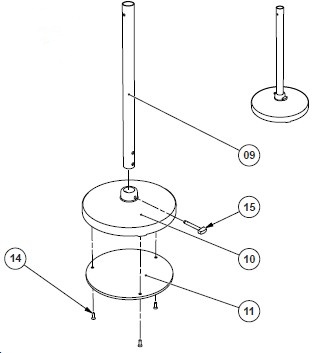

Montage du pied

Assembler le poids (11) et le socle (10) à l'aide des vis TF 2,5 x 10 (14).

Emboîter le mât (09) au centre du socle et faire passer le tenon (15) dans un des deux trous à la base du mât pour le maintenir.

50

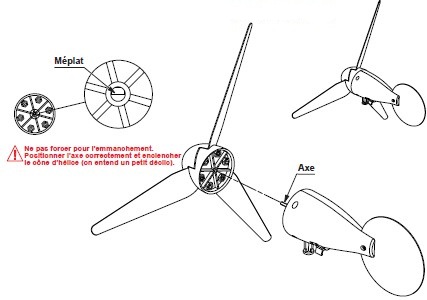

Montage de la tête avec le corps

Enfoncer doucement l'axe du mini alternateur à l'arrière du support de pales en faisant coïncider le méplat de l'axe avec celui du support de pales.

60

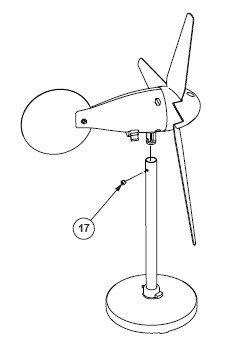

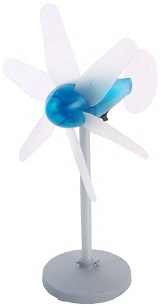

Montage de l'éolienne sur son mât

Mettre en place l'éolienne en haut du mât. Visser la vis 3 x 2 (17) dans le trou sous l'éolienne.

Cette vis sert à limiter la course de l'éolienne pour éviter que les fils ne s'enroulent autour du mât.

Nota

Il arrive que les pales de l'hélice touchent le mat.

Cela est un petit problème récurent sur cette éolienne qui peut être dû à leur mauvais montage dans le cône d'hélice (mauvaise mise en place ou montage à l'envers).

On peut y remédier aussi en tordant un peu les pales.

On constatera aussi que le plus souvent, dès que l'hélice tourne au vent, le problème disparaît. Les pales se redressent sous l'effet de la force centrifuge.
